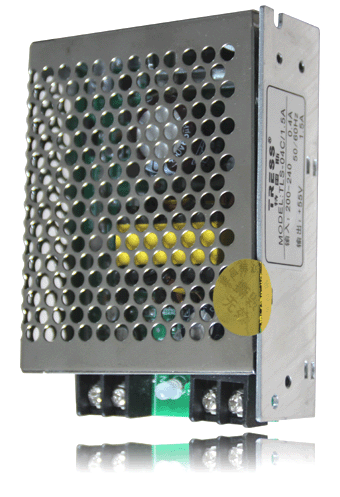

外观









描述

TLS-C1.5充电器具有良好的充电管理:充电器CPU设置了从7Ah-1000Ah之间电池的有标准充电曲线,根据电池的不同容量对其进行充电使充电更稳定,也更快速。采用温度补偿技术,可根据温度的变化来控制充电电流的大小,能有效维持电池内部物质的活性,既提高了充电的效率,又延长了电池的使用寿命。

实际三段式充电模式,恒流,恒压,自动转换充电技术,更大限度节省充电时间,在电池容量饱和的状态下CPU采取间歇式充电模式,从而延长电池的使用寿命。

TLS-C1.5可适用于0.5至1.5KW的逆变电源。

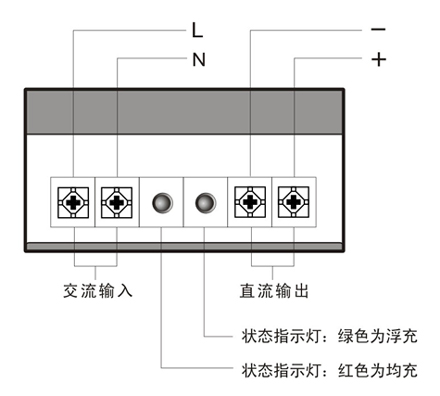

接线示意图

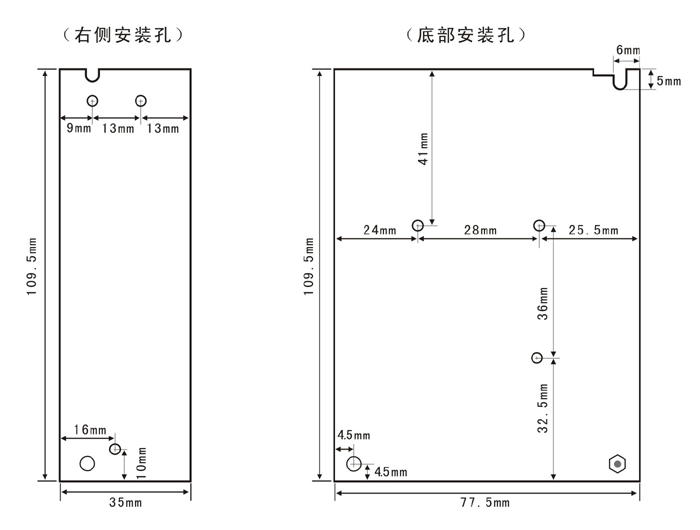

安装尺寸







参数


型    号

TLS-C1.5

直流输出电压

12V/24V/48V

输出电流范围

0-3A(可定制电流0-100A)

直流输出电压可调范围

±10%

输出对应电池容量

(电池的放电速率C=电池的实际放电电流(A)/电池的标称容量(Ah))

充电电流0.1C,尖峰充电电流为0.2C

输入电压范围及频率

185~260VAC连续输入;47~63Hz

波纹电压

≦500mv

效    率

输入220VAC满载  ≥90%

高温保护

≥85℃自动切断输出

静态泄放电流

0.25mA

温度系数

±0.03%/℃(0-50℃)

冷却方式

自然冷却

抗 震 性

10~500Hz.2G 10min,/1周期,时长60分,各轴

隔离耐压性

输入输出间,输入与外壳,输出与外壳:1500V(1min)

隔离电阻

输入输出间,输入与外壳,输出与外壳:500VDC/100MΩ

工作温度,湿度

-20℃~+60℃, 不结露20%~95%RH

LED状态指示

分别指示恒流、恒压、浮充、故障

外行尺寸(包含突出部分)

109.5×77.5×36mm

重    量

400g

标    准

GB17945-2010

备注:其它规格可按要求订做。


注1:常规出厂输出电压为每节电池充电电压为13.8V,如用户需要调整输出电压可另行商定

注2:以上指电池为标称12V的铅酸蓄电池。
